常用離心鼓風機型號及參數表

發布日期:2021年06月21日信息來源：/ 點擊數：

4-68離心鼓風機

4-68型離心風機用途

　　 4-68型離心風機(以下簡稱風機)可作為一般通風換氣。其使用條件如下：

1、輸送氣體的種類：空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。

　　 2、應用場所：作為一般工廠及大建筑物的室內通風換氣，既可用作輸入氣體，也可用作輸出氣體。

　　 3、氣體內的雜質：氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于150毫克／立方米。

　　 4、氣體的溫度：不得超過80度。

4-68型離心風機結構特點

機號為NO2.8-5的4-68型風機主要由葉輪，機殼，進風口等部分配直聯電動機組成，NO6.3-20除上述部分外還有傳動組部分。

1 、葉輪由12片傾翼形葉片焊接于曲線型輪蓋于平板型的輪盤中間，均碳鋼板制造，并經過靜，動平衡校正，空氣性能良好，效率高，運轉平穩。

2、進風口制成收斂式流線型整體結構，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

　　 3、機殼是用優質碳鋼板焊接而成的蝸形體。機殼做成兩種不同形式，NO.2.8-12.5機殼做成整體，不能拆開，NO16,20的機殼制成兩開式，沿中分水平分為兩半，用螺栓連接。

4、傳動部分由主軸，軸承箱，軸承，皮帶輪或聯軸器組成。

4-68離心鼓風機參數表

機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	電動機
機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	型號	功率
2.8	A	2900	1 2 3 4 5 6 7	970 970 961 921 853 764 657	1131 1319 1508 1696 1885 2073 2262	78.5 83.2 86.5 87.9 86.1 80.1 73.5	0.39 0.43 0.47 0.49 0.52 0.55 0.56	0.59 0.65 0.71 0.74 0.73 0.77 0.78	Y802-2	1.1
2.8	A	1450	1 2 3 4 5 6 7	245 245 235 225 215 186 166	565 660 754 848 942 1037 1131	78.5 83.2 86.5 87.9 86.1 80.1 73.5	0.049 0.054 0.057 0.060 0.066 0.067 0.071	0.07 0.08 0.09 0.09 0.10 0.10 0.11	Y801-4	0.55
3.15	A	2900	1 2 3 4 5 6 7	1245 1245 1225 1176 1098 980 853	1825 2093 2362 2630 2899 3167 3435	79.9 84.3 87.3 88.6 87.0 81.3 75.2	0.79 0.86 0.92 0.97 1.02 1.06 1.08	1.11 1.20 1.29 1.36 1.33 1.38 1.40	Y90S-2	1.5
3.15	A	1450	1 2 3 4 5 6 7	313 313 304 294 274 245 215	912 1047 1181 1315 1449 1583 1718	79.9 84.3 87.3 88.6 87.0 81.3 75.2	0.10 0.11 0.11 0.12 0.13 0.13 0.14	0.14 0.14 0.14 0.16 0.17 0.17 0.18	Y801-4	0.55
3.55	A	2900	1 2 3 4 5 6 7	1608 1608 1569 1510 1402 1265 1108	2708 3092 3477 3861 4245 4629 5013	81.1 85.3 88.1 89.4 87.8 82.5 76.7	1.49 1.62 1.72 1.81 1.88 1.97 2.01	1.94 2.11 2.24 2.35 2.44 2.56 2.41	Y100L-2	3
3.55	A	1450	1 2 3 4 5 6 7	402 402 392 372 353 313 274	1354 1546 1738 1930 2122 2315 2507	81.1 85.3 88.1 89.4 87.8 82.5 76.7	0.19 0.20 0.21 0.22 0.24 0.24 0.25	0.29 0.30 0.32 0.33 0.36 0.36 0.38	Y801-4	0.55

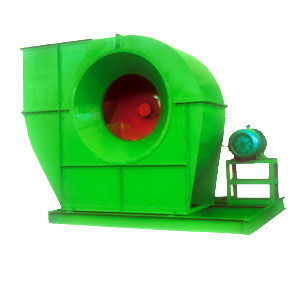

4-72離心鼓風機

4-72型離心風機用途：

4-72型離心風機(B4-72為防爆型離心風機、F4-72為防腐型離心風機)可輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。氣體內不允許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m³。氣體溫度不得超過80。C。該風機具有良好的氣動性能，葉輪、皮帶輪均經嚴格的靜、動平衡較正，故運轉平衡、振動小、效率高、壽命長等特點。廣泛適用于工礦企業、大型建筑物、賓館酒樓等室內通風換氣排煙。

4-72型離心風機型式：

從電機一側正視，葉輪順時針旋轉者稱右旋風機，以“右”表示;葉輪逆進針旋轉者稱左旋風機，以“左”表示。

風機的出口位置，以機殼的出風口角度表示。4-72型風機№2.8～7.1出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。其中№2.8出風口位置調整范圍是0°～255°，間隔是45°;№16、20出風口位置制成固定的三種0°、90°、180°，不能調整，訂貨時需注明。

4-72型離心風機結構：

4-72型風機中N02.8~6主要由葉輪、機殼、進風口、電機等部分組成。N08~20除具不上述部分外，還有傳動部分。

葉輪：由10個后傾機翼型葉片、曲線型前盤和平板后盤組成，用鋼板式鑄鋁合金（4-72用鋼板，B4-72用鑄鋁，F(xiàn)4-72用不銹鋼或玻璃鋼等耐腐蝕材料）制造，并徑動、靜平衡校正，空氣性能良好，效率高，運轉平穩。

機殼：做成二種不同型式。其中N02.8~12機殼作成整體，不能拆開，N016~20的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓連接。

進風口：制成整體，裝于風機一側，與軸向平行的截面為曲線形狀，作用是能使氣流順暢進入葉輪，且損失較小

4-72型離心風機產品具體參數

機號	傳動方式	轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率％	內功率 KW	所需功率 KW	電動機
機號	傳動方式	轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率％	內功率 KW	所需功率 KW	型號	功率 KW
2.8	A	2900	1 2 3 4 5 6 7 8	1131 1310 1480 1659 1928 2007 2177 2356	994 966 933 887 835 770 702 606	69.3 73.2 75.5 76.8 76.9 75.6 73.2 69.3	0.45 0.48 0.51 0.53 0.55 0.57 0.58 0.57	0.67 0.72 0.71 0.74 0.77 0.79 0.81 0.80	Y90S-2 (B35)	1.5
3.2	A	2900	1 2 3 4 5 6 7 8	1688 1955 2209 2476 2729 2996 3250 3517	1300 1263 1220 1160 1091 1006 918 792	69.3 73.2 75.5 76.8 76.9 75.6 73.2 69.3	0.88 0.93 0.99 1.03 1.07 1.10 1.13 1.11	1.23 1.31 1.38 1.34 1.39 1.43 1.47 1.45	Y90L-2 (B35)	2.2
3.2	A	1450	1 2 3 4 5 6 7 8	844 978 1104 1238 1365 1498 1625 1758	324 315 304 289 272 251 229 198	69.3 73.2 75.5 76.8 76.9 75.6 73.2 69.3	0.11 0.12 0.12 0.13 0.13 0.14 0.14 0.14	0.16 0.17 0.19 0.19 0.20 0.21 0.21 0.21	Y90S-4 (B35)	1.1
3.6	A	2900	1 2 3 4 5 6 7 8	2664 3045 3405 3786 4146 4527 4887 5268	1578 1531 1481 1419 1343 1256 1144 989	69.3 73.2 75.5 76.8 76.9 75.6 73.2 69.3	1.56 1.65 1.73 1.81 1.86 1.92 1.95 1.94	2.03 2.15 2.25 2.35 2.42 2.50 2.53 2.52	Y100L-2 (B35)	3
3.6	A	1450	1 2 3 4 5 6 7 8	1332 1522 1703 1893 2073 2263 2444 2643	393 381 369 353 335 313 285 247	69.3 73.2 75.5 76.8 76.9 75.6 73.2 69.3	0.20 0.21 0.22 0.23 0.23 0.24 0.24 0.24	0.29 0.31 0.33 0.34 0.35 0.36 0.36 0.36	Y90S-4 (B35)	1.1
4	A	2900	1 2 3 4 5 6 7 8	4012 4506 4973 5468 5962 6457 6924 7419	2014 1969 1915 1830 1723 1606 1459 1320	77 80.3 82.5 84.1 84.6 83.7 81.4 77.5	2.89 3.05 3.18 3.28 3.35 3.42 3.43 3.49	3.47 3.66 3.82 3.94 4.02 4.11 4.11 4.19	Y132S1-2 (B35)	5.5
4	A	1450	1 2 3 4 5 6 7 8	2006 2253 2487 2734 2981 3228 3462 3709	501 490 476 455 429 400 363 329	77 80.3 82.5 84.1 84.6 83.7 81.4 77.5	0.36 0.38 0.40 0.41 0.42 0.43 0.43 0.44	0.54 0.57 0.60 0.62 0.63 0.64 0.64 0.66	Y90S-4 (B35)	1.1
4.5	A	2900	1 2 3 4 5 6 7 8	5712 6416 7081 7785 8489 9194 9859 10562	2554 2497 2428 2320 2184 2036 1849 1673	77 80.3 82.5 84.1 84.6 83.7 81.4 77.5	5.21 5.49 5.74 5.92 6.04 6.17 6.17 6.30	6.00 6.32 6.60 6.81 6.95 7.09 7.10 7.24	Y132S2-2 (B35)	7.5
4.5	A	1450	1 2 3 4 5 6 7 8	2856 3208 3540 3893 4245 4597 4929 5281	634 620 603 577 543 506 460 416	77 80.3 82.5 84.1 84.6 83.7 81.4 77.5	0.65 0.69 0.72 0.74 0.76 0.77 0.77 0.79	0.91 0.96 1.00 1.04 1.06 1.08 1.08 1.10	Y90S-4 (B35)	1.1

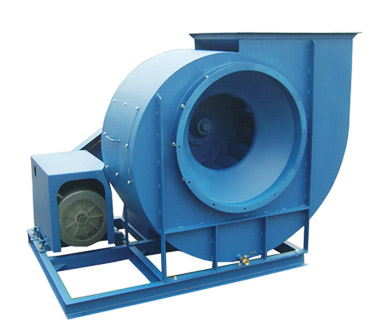

4-79離心鼓風機

4-79離心風機用途：

　　4-79型離心通風機可用于一般工廠及大建筑物的室內通風換氣，它既可用作輸入氣體，也可用作輸出氣體。輸送氣體的種類為空氣和其它不自燃、不自爆、無纏繞性，對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許有粘性物質，所含的塵土及硬質顆粒不大于150mg/m3。氣體的溫度：不超過80℃，氣體性能相近者也可選用。　

4-79離心風機型式：

　　1、每種風機機殼制成順時針旋轉和逆時針旋轉兩種型式?！?/span>

　　2、風機的出口位置，以機殼的出口角度表示。4－79型風機No3A～6A在出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，出風口位置調整范圍0度～225度，間隔是45℃；No7C～8C出風口位置調整范圍0度～180度，間隔22.5度；No10E～20E單進風和雙進風出風口位置均制成固定大三種：0度、90度、180度，不能調整。如果您需要特殊機號、特殊出風口角度等非標準型號，我公司可為您設計和制造，但訂貨時需詳細注明。　

4-79離心風機結構：

　　風機主要由葉輪、機殼、進風口、電機組成。No7C～20E除具有上述部分外，還有傳動部分?！?/span>

　　1.葉輪：由后傾圓弧薄板型葉片，曲線型前盤和平板后盤組成。均用鋼板制造，并經靜、動平衡校正，空氣性能良好，效率高，運轉平穩。

　　2.機殼：做成兩種不同型式。No3～12機殼做成整體，不能拆開。No14～20的機殼制成二開式，除沿中分水平面分為二半，用螺栓聯接。　

　　3.進風口：制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。　

　　4.傳動組：由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。

4-79離心風機參數：

機號 NO	轉速（r/min)	流量（m³/h)	全壓 Pa	靜壓 Pa	內效率（%）	電動機 KW
3A	2900	1970 2180 2430 2670 2900 3130 3480 3830	1196 1167 1157 1118 1069 1039 892 726	1163 1126 1106 1057 997 955 788 600	80 84 86 86 85 83 79 75	Y90S1.5-2
3A	1450	990 1100 1220 1340 1450 1560 1740 1910	304 294 284 275 265 255 226 177	291 282 277 264 249 239 197 150	80 84 86 86 85 83 79 75	Y8020.75-4
3.5A	2900	3120 2460 3860 4240 4600 4960 5520 6070	1628 1589 1569 1510 1461 1422 1206 981	1583 1534 1501 1428 1364 1309 1066 812	80 84 86 86 85 83 79 75	Y100L3-2
3.5A	1450	1560 1750 1930 2120 2300 2480 2760 3040	412 402 392 382 363 353 304 245	396 384 375 357 341 327 267 203	80 84 86 86 85 83 79 75	Y90S1.1-4
4A	2900	4670 5220 5760 6310 6860 7410 8240 9080	2138 2079 2050 1981 1902 1583 1579 1275	2068 2006 1961 1857 1776 1706 1398 1055	80 84 86 86 85 83 79 75	Y132S₁5.5-2
4A	1450	2330 2610 2880 3160 3430 3710 4120 4540	530 520 510 490 481 461 392 324	517 502 490 469 444 427 349 264	80 84 86 86 85 83 79 75	Y90S1.1-4
4.5A	2900	6640 7440 8200 8990 9790 10550 11720 12920	2700 2628 2599 2510 2412 2344 2001 1618	2627 2536 2488 2376 2253 2159 1773 1341	80 84 86 86 85 83 79 75	Y160M₁11-2
4.5A	1450	3320 3720 4110 4510 4890 5270 5860 6450	667 657 647 628 598 588 500 402	657 634 622 594 563 540 443 335	80 84 86 86 85 83 79 75	Y90L1.5-4

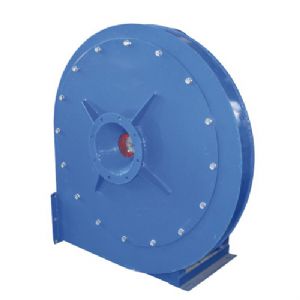

9-12離心鼓風機

9－12型高壓離心通風機是與熔化率為1、2、3、5、7t/h化鐵爐配套的專用風機，也可作為各種熔爐、鍛冶爐鼓風和輸送無腐蝕性、不自燃、不含粘性物質之氣體，其它性能相近者亦可選用，但輸送介質的溫度不得超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m³。

9－12型高壓離心通風機的型式：

1).9－12型高壓離心通風機均為單吸入，9－12型高壓離心風機我公司設計機號有№ 6.8A、7.1A、7.4D、7.7A、8D、9D六個機號?！?/span>

2).9－12型風機機殼制成順時針旋轉或逆時針旋轉兩種型式?！?/span>

3).風機的出口位置以機殼的出口角度表示，“順”、“逆”風機機殼制成0度、90度、180度。　

9－12型高壓離心通風機的結構：

風機主要由葉輪、機殼、進風口、傳動組、密封件、機座等組成?！?/span>

1).葉輪：葉輪按新的高效前向風機理論設計，葉輪成形后，經靜、動平衡校正，故運轉平穩。　

2).機殼：用普通鋼板焊接成蝸形殼整體?！?/span>

3).進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。　

4).傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構。采用滾動軸承，滾動軸承用潤滑脂潤滑。

9-12高壓離心風機參數表：

機號	轉速 r / min	全壓 Pa	流量 m³/h	電動機
9-12 6.8	2930	11590-11740	1700-4460	型號	功率 KW
9-12 6.8	2930	11590-11740	1700-4460	Y160M2-2Y180M-2	15-22
9-12 7.1	2900	12347-12739	2074-4990	Y160M2-2 Y200L1-2	15-30
9-12 7.4D	2900	13416-13465	2349-6315	Y160M2-2 Y225M-2	15-45
9-12 7.7D	2930	14543-14583	2349-6315	Y180M-2 Y225M-2	22-45
9-12 8D	2950	16216-16729	2996-7133	Y200L1-2 Y250M-2	30-55
9-12 9D	2970	20803-21719	4295-9039	Y225M-2 Y280M-2	45-90

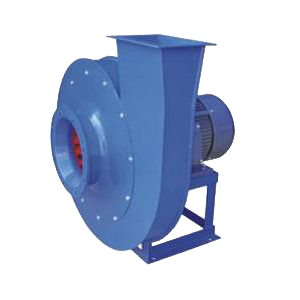

9-19離心鼓風機

9-19型高壓離心風機用途和型式：
9-19型高壓離心風機廣泛應用于冶金、建材、化工等行業，是最常用的高壓離心風機，特點是風壓高、風量小，功率從2.2kw至410kw，最高風壓15000帕，最高風量6.3萬立方/小時，常用于各種鍛冶爐的鼓風和其他場所的強制送風9-19離心風機具有效率高、噪音低、性能曲線平坦,高效區寬廣等優點。該風機一般用鍛冶爐及高壓強制通風,并可廣泛用于輸送物料、輸送空氣及無腐蝕性氣體。

9-19高壓離心風機為單吸入式，通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。

9-19高壓離心風機通常制成右旋和左旋兩種型式，從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示，逆時針旋轉者稱左旋風機，以“左”表示。

風機的出口位置以機殼的出口角度表示。“左”、“右”均可制成0度、45度、90度、135度、180度、225度共六種角度。

風機的傳動方式分為A式(№4—6.3)、D式和C式(№7.1—16)三種。

9-19高壓離心風機的規格型號與性能技術參數表

機號	轉速 r/min	序號	全壓 Pa	流量 m³/h	所需功率 KW	電動機
						型號	功率 KW
9-19 4A	2900	1 2 3 4 5 6 7	3584 3665 3647 3597 3507 3384 3253	824 970 1116 1264 1410 1558 1704	1.5 1.7 1.9 2.1 2.3 2.6 2.6	Y90L-2	2.2
						Y100L-2	3
9-19 4.5A	2900	1 2 3 4 5 6 7	4603 4684 4672 4580 4447 4292 4112	1174 1397 1616 1839 2062 2281 2504	2.5 2.9 3.2 3.6 3.9 4.4 4.8	Y112M-2	4
						Y132S1-2	5.5
9-19 5A	2900	1 2 3 4 5 6 7	5697 5768 5740 5639 5517 5323 5080	1610 1932 2254 2576 2844 3166 3488	4.1 4.8 5.4 5.8 6.4 7.1 7.9	Y132S-2	7.5
						Y160M1-2	11
9-19 5.6A	2900	1 2 3 4 5 6 7	7182 7273 7236 7109 6954 6709 6400	2262 2714 3167 3619 3996 4448 4901	7.0 8.1 9.1 10.2 11.2 12.5 13.9	Y160M1-2	11
						Y160L-2	18.5
9-19 6.3A	2900	1 2 3 4 5 6 7	9149 9265 9219 9055 8857 8543 8148	3220 3865 4509 5153 5690 6334 6978	12.5 14.5 16.4 18.4 20.2 22.5 25.1	Y160L-2	18.5
						Y200L1-2	30
9-19 7.1D	2900	1 2 3 4 5 6 7	11717 11868 11807 11596 11340 10935 10426	4610 5532 6454 7376 8144 9066 9988	23.3 27.0 30.5 34.1 37.5 41.8 46.5	Y200L2-2	37
						Y250M-2	55
9-19 8D	2900	1 2 3 4 5 6 7	15034 15229 15151 14877 14546 14021 13362	6594 7913 9232 10550 11649 12968 14287	42.3 49.0 55.4 62.0 68.2 75.9 84.4	Y280S-2	75
						Y315S-2	110
9-19 8D	1450	1 2 3 4 5 6 7	3620 3665 3647 3584 3507 3384 3231	3297 3957 4616 5275 5825 6484 7144	5.5 6.1 6.9 7.7 8.5 9.5 10.6	Y132M-4	7.5
						Y160L-4	15
9-19 9D	1450	1 2 3 4 5 6 7	4597 4655 4632 4551 4453 4297 4101	4695 5633 6572 7511 8294 9233 10171	9.5 11.0 12.5 14.0 15.4 17.1 19.0	Y160L-4	15
						Y180L-2	22
9-19 10D	1450	1 2 3 4 5 6 7	5840 5941 5891 5740 5495 5244 4958	6440 7942 9445 10947 12450 13952 15455	15.7 18.8 21.8 24.8 28.0 31.4 35.1	Y200L-4	30
						Y225S-4	37
9-19 11.2D	1450	1 2 3 4 5 6 7	7364 7491 7428 7236 6927 6609 6246	9047 11158 13269 15380 17491 19602 21713	27.7 33.2 38.4 43.7 49.3 55.4 61.8	Y225M-4	45
						Y280S-4	75
9-19 11.2D	960	1 2 3 4 5 6 7	3182 3237 3210 3128 2996 2860 2705	5990 7388 8785 10182 11580 12978 14375	8.0 9.6 11.2 12.7 14.3 16.1 17.9	Y180L-6	15
						Y200L2-6	22
9-19 12.5D	1450	1 2 3 4 5 6 7	9229 9390 9310 9068 8678 8278 7822	12577 15512 15447 21381 24316 27251 30186	47.9 57.4 66.6 75.6 85.4 95.9 107.0	Y280S-4	75
						Y315S-4	110
9-19 12.5D	960	1 2 3 4 5 6 7	3975 4043 4009 3907 3741 3571 3377	8327 10270 12213 14156 16099 18042 19985	13.9 16.7 19.3 21.9 24.8 27.8 31.1	Y200L-6	22
						Y250M-6	37
9-19 14D	1450	1 2 3 4 5 6 7	11668 11874 11771 11464 10967 10457 9878	17670 21793 25916 30040 34163 38286 42409	84.5 101.2 117.3 133.3 150.5 169.1 188.6	Y315M-4	132
						Y355M-4	220
9-19 14D	960	1 2 3 4 5 6 7	5004 5090 5047 4917 4709 4494 4249	11699 14428 17158 19888 22618 25348 28078	24.5 29.4 34.0 38.7 43.7 49.1 54.7	Y250M-6	37
						Y315S1-6	75
9-19 16D	1450	1 2 3 4 5 6 7	15425 15700 15563 15151 14488 13808 13035	26377 32531 38686 44841 50995 57150 63305	164.6 197.2 228.7 259.9 293.3 329.6 367.6	Y355M3-4	315
						JS138-6	410
9-19 16D	960	1 2 3 4 5 6 7	6570 6683 6627 6456 6180 5898 5575	17463 21538 25613 29687 33762 37837 41912	47.8 57.2 66.4 75.4 85.1 95.7 106.7	Y315S-6	75
						Y315L1-6	110
